Zespoły sprężarkowe

Układy jedno lub wielosprężarkowe wyposażone w sprężarki hermetyczne lub półhermetyczne z wbudowanym lub oddzielnym skraplaczem. Wszystkie agregaty są urządzeniami przemysłowymi.

Agregat jednosprężarkowy – model UA

Zakresy wydajności:

  • dla 0/-15°C – Q = 500 – 35000 W
  • dla -25/-35°C – Q = 300 – 25000 W

Cechy:

  • rama wykonana ze stali, malowana farbą epoksydową, kolor niebieski (RAL5015) posadowiona na nogach absorbujących drgania
  • sprężarka Dorin wyposażona w zawór zamykający po stronie cieczowej i ssawnej
  • wbudowany skraplacz chłodzony powietrzem wentylatorów Ebm / Ziehl
  • zbiornik cieczy przytwierdzony do ramy wyposażony w Rotalock, zawór zamykający na wyjściu, oraz oprzyrządowanie do zaworu bezpieczeństwa

Opcje:

  • sprężarka Bitzer
  • grzałka karteru sprężarki
  • presostat niskiego ciśnienia
  • presostat wysokiego ciśnienia
  • presostat olejowy
  • eliminator drgań po stronie cieczowej
  • separator oleju
  • linia odzysku oleju
  • zawór zamykający po stronie cieczowej
  • linia cieczowa (filtr, wziernik i zawór kulowy)
  • eliminator drgań po stronie ssawnej
  • separator cieczy
  • filtr po stronie ssawnej
  • zawór zamykający po stronie ssawnej
  • manometry
  • okablowanie elektryczne
  • główny sterownik

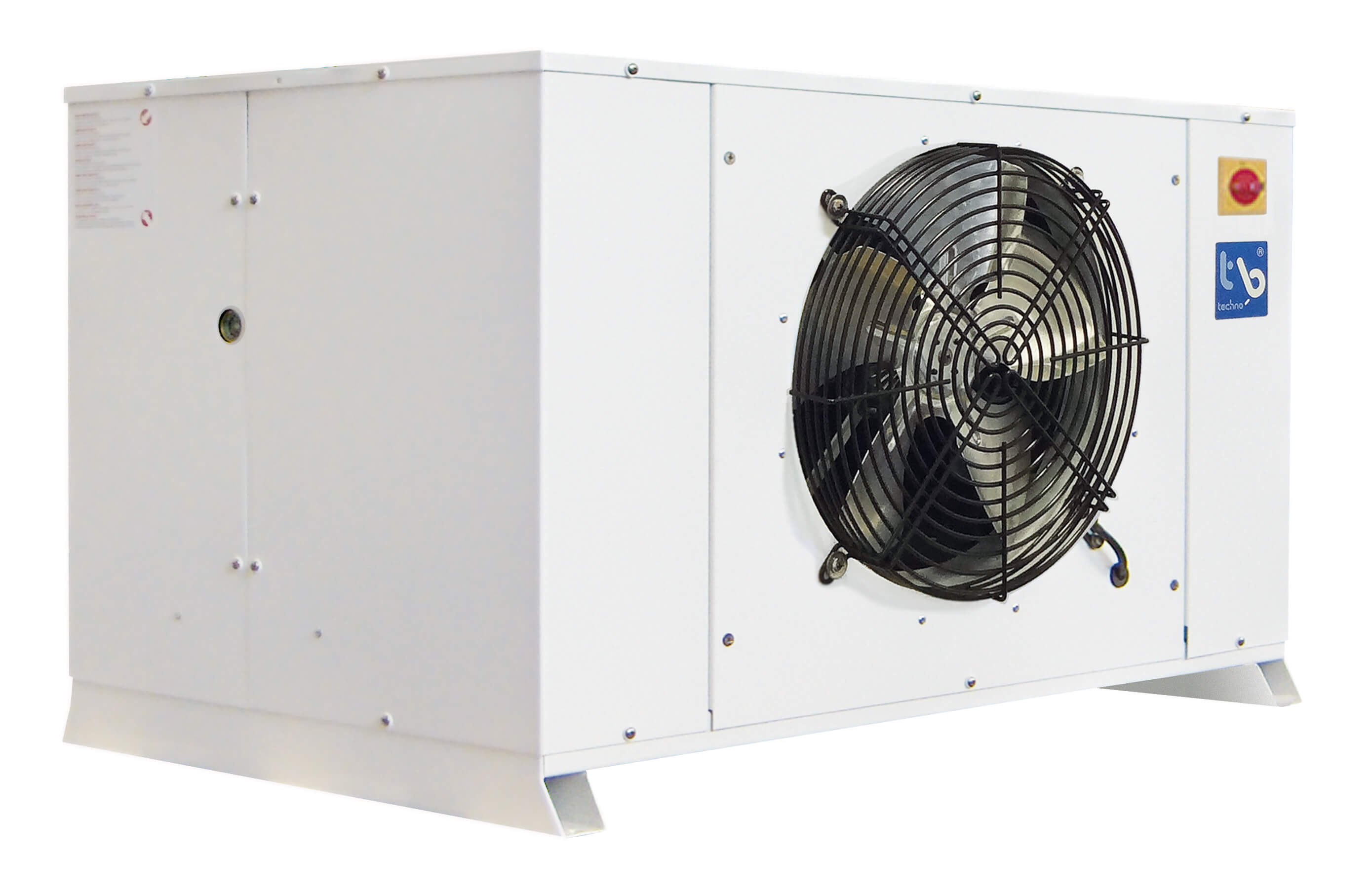

Agregat jednosprężarkowy – model UH

Zakresy wydajności:

  • dla 0/-20°C – Q = 400 – 14000 W
  • dla -25/-35°C – Q = 200 – 10000 W

Cechy:

  • skrzynka sterownicza przystosowana do podłączenia zdalnego sterownika
  • wziernik i odbiornik cieczy
  • wszystkie urządzenia wyposażone w presostat niskiego ciśnienia ze stałą nastawą, trzyfazowe urządzenia dodatkowo posiadają presostat wysokiego ciśnienia ze stałą nastawąkomory
  • do posadowienia na podłodze
  • rury nagwintowane, zawór zamykający dla form 1,2,3, dla formy 4 i 5 wyposażone w kryzę/złaczka spawana
  • przeznaczone do pracy w warunkach zewnętrznych
  • urządzenia form 4 i 5 posiadają grzałkę karteru sprężarki

Opcje:

  • inne zasilanie
  • skraplacze chłodzone wodą
  • wskaźnik napięcia
  • regulator obrotów wentylatorów skraplacza
  • podgrzewanie panela

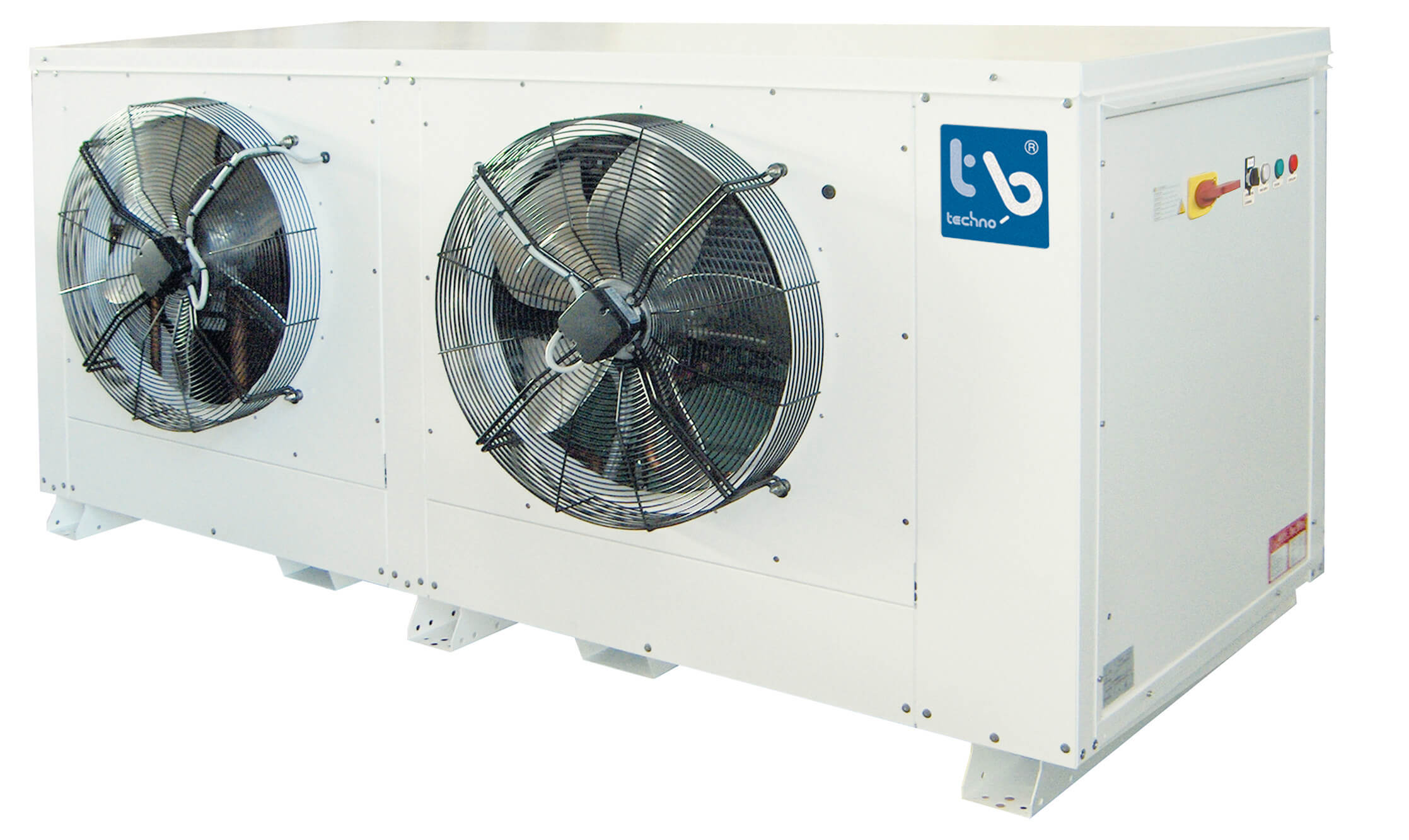

Agregat jednosprężarkowy – model UI



Zakresy wydajności:

  • dla 0/-20°C – Q = 1200 – 90000 W
  • dla -25/-35°C – Q = 900 – 60000 W

Cechy:

  • skrzynka sterownicza przystosowana do podłączenia zdalnego panela
  • manometry wysokiego i niskiego ciśnienia (tylko dla formy 6)
  • wszystkie sprężarki wyposażone w grzałki karteru
  • półhermetyczne sprężarki chronione są poprzez zewnętrzny termistor; modele wyposażone w pompę oleju są także zabezpieczone poprzez wyłącznik ciśnienia oleju
  • W urządzeniach pracujących w niskich temperaturach i uniwersalne urządzenia pracujące na R22 sprężarki półhermetyczne wyposażone są w elektroniczny przyrząd kotrolujacy temperaturę gazu wypływającego
  • sprężarki o mocy nie większej niż 10HP posiadają start ”gwiazda / trójkąt”; pozostałe oraz urządzenia do mrożenia mają standardowy sposób załączania
  • nastawny wyłącznik niskiego ciśnienie z automatycznym kasowaniem, nastawny wyłącznik wysokiego ciśnienie z ręcznym kasowaniem
  • wziernik cieczy
  • odbiornik cieczy
  • wyłącznik wentylatorów skraplacza we wszystkich typach. Na życzenie można wyposażyć w elektroniczny regulator obrotów
  • wyłącznik bezpieczeństwa na zewnętrznych drzwiczkach agregatu skraplającego
  • do posadowienia na podłodze

Opcje:

  • inne zasilanie
  • skraplacze chłodzone wodą
  • wskaźnik napięcia
  • regulator obrotów wentylatorów skraplacza
  • podgrzewanie panela

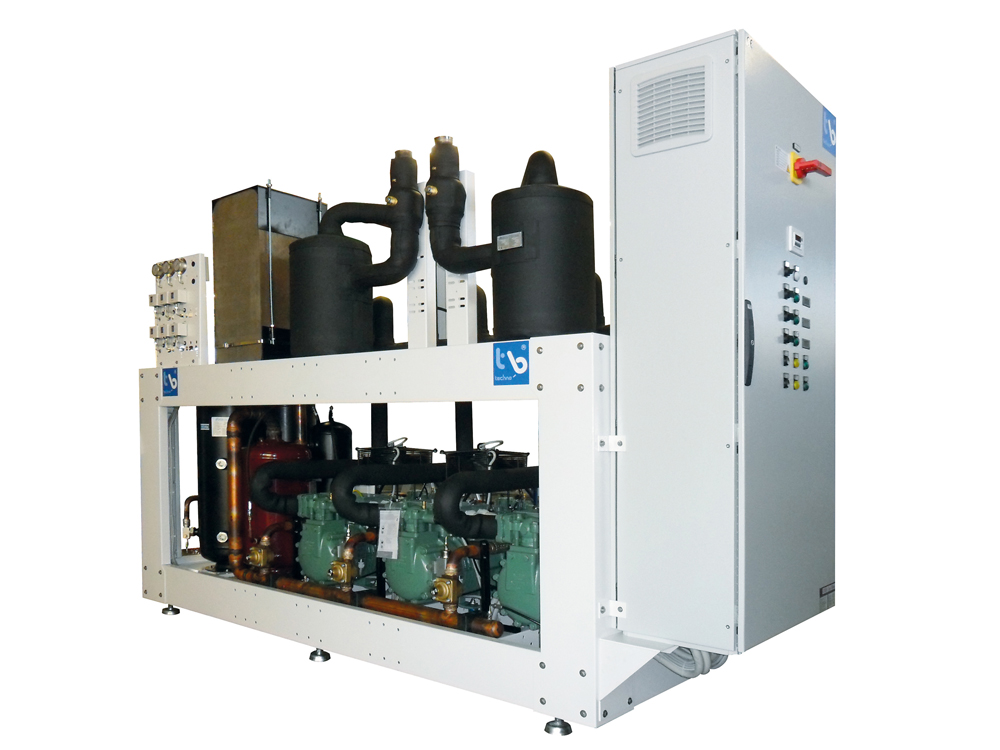

Agregat wielosprężarkowy – model UM

Zakresy wydajności:

  • dla 0/-15°C – Q = 2000 – 400000 W
  • dla -25/-35°C – Q = 5000 – 160000 W

Cechy:

  • grzałka karteru sprężarki
  • sprężarki bez kontroli wydajności
  • presostat niskiego ciśnienia z automatycznym kasowaniem; presostat wysokiego ciśnienia z manualnym kasowaniem
  • zbiornikowy system wyrównania poziomu oleju z wziernikiem
  • skrzynka podłączeniowa

Opcje:

  • panel sterujący (wbudowany lub zdalny)
  • oddzielny skraplacz chłodzony powietrzem
  • sterownik skraplacza (z opcją załączania wentylatorów)
  • system wyrównawczy wyposażony w osuszacz, zbiornik oleju i filtr mechaniczny poziomu oleju
  • odbiornik cieczy TÜV
  • filtr, wziernik, zawór – strona tłoczna
  • filtr i zawór zamykający po stronie ssawnej
  • manometry
  • presostat niskiego ciśnienia
  • presostat wysokiego ciśnienia
  • ciśnieniowy wyłącznik wentylatorów
  • wyłącznik różnicowy ciśnienia oleju (tylko dla sprężarek z pompą oleju)
  • filtr, wziernik, zawór po stronie cieczy
  • skrzynka elektryczna

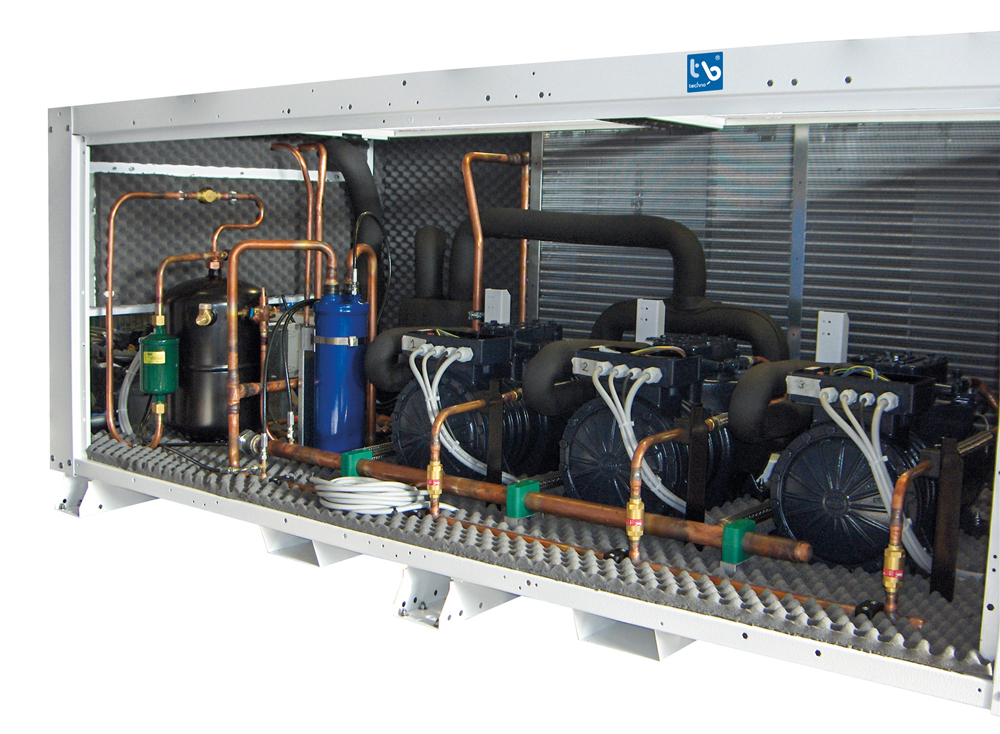

Agregat wielosprężarkowy – model UMS

Zakresy wydajności:

  • dla 0/-15°C – Q = 500 – 35000 W
  • dla -25/-35°C – Q = 300 – 25000 W

Cechy:

  • rama wykonana ze stali, malowana farbą epoksydową, kolor niebieski (RAL5015) posadowiona na nogach absorbujących drgania
  • 3szt. sprężarek Dorin na jednej ramie wyposażone w zawór zamykajacy po stronie tłocznej i ssawnej; zawory serwisowe po stronie tłocznej
  • główne rury ssawne wykonane w izolacji (wraz z rurami prowadzącymi do sprężarek); główne rury tłoczne, główne rury olejowe z zaworem zamykającym na każdej linii sprężarkowej
  • napełnione helem pod ciśnieniem
  • napełnione olejem poliestrowym
  • czynnik R 404A

Opcje:

  • eliminator drgań
  • grzałka karteru sprężarki
  • termistor
  • presostaty wysokiego i niskiego ciśnienia
  • presostaty olejowe
  • system wentylatorowego chłodzenia sprężarek
  • elektryczne okablowanie
  • główny sterownik
  • oddzielny skraplacz chłodzony powietrzem
  • sterownik skraplacza
  • separator oleju
  • linia odzysku oleju
  • system wyrównania oleju
  • zawór zamykający po stronie tłocznej
  • odbiornik cieczy
  • linia cieczowa
  • zawór zamykający po stronie ssawnej
  • manometry
  • sprężarki Bitzer
  • obieg bezpieczeństwa
